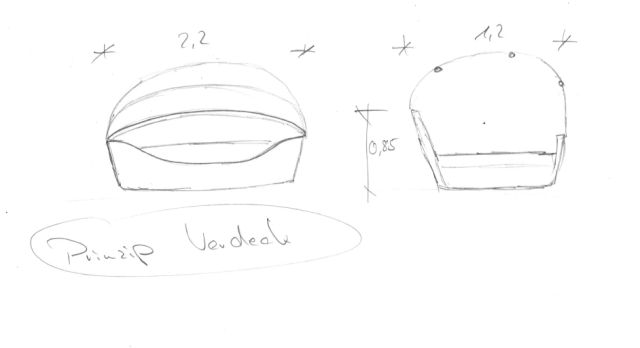

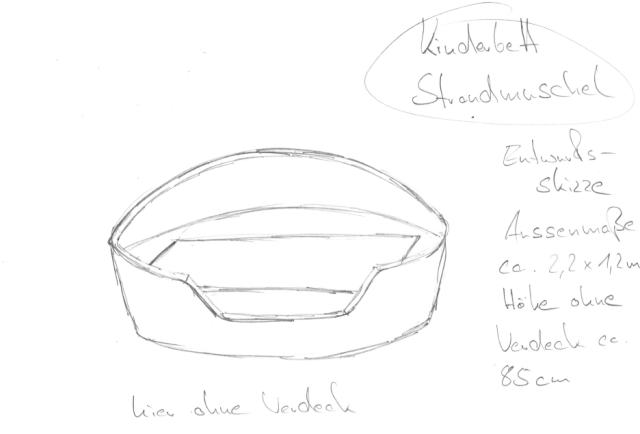

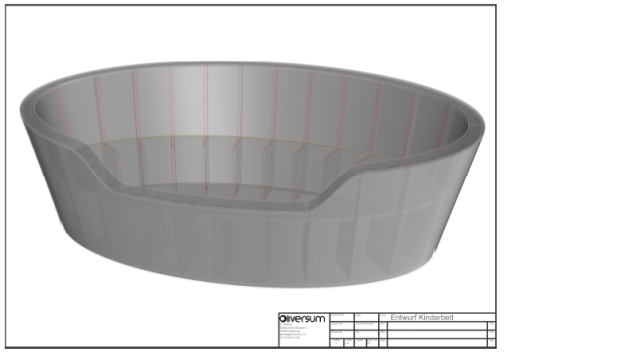

Grundlage des Projektes war eine Bleistiftskizze. Im Auftrag einer Tischlerei entwickelten wir ein parametrisches Modell in Grasshopper, einem grafisch algorithmischen Editor für die CAD-Software Rhinoceros 3D.

Dieses Modell half bei der finalen Formfindung, da alle Parameter wie zum Beispiel Breite, Höhe, Öffnungswinkel aber auch Anzahl der Stringer und die Materialstärke etc. verändert werden können und alle Einzelteile automatisiert angepasst werden.

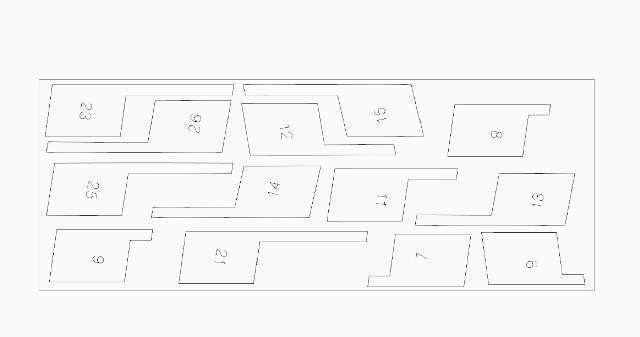

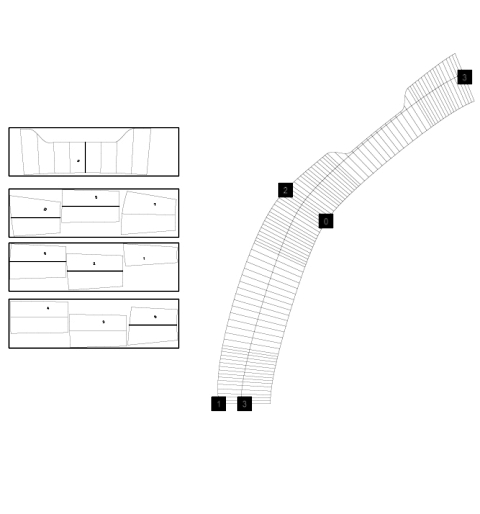

Außerdem ist das Model in der Lage, alle Einzelteile entsprechend der anschließenden Bearbeitung durch CNC-Maschinen zu positionieren, die Flächen, wenn geometrisch möglich, abzuwickeln und mit Beschriftung für die spätere Montage auszustatten.
Um die Ausgabe an die entsprechende Maschine zu erleichtern ist außerdem ein Modul erstellt worden mit dem sich komplexe 2D-Konturen in die Software der CNC-Fräse des Kunden laden lassen.
